遼寧省本溪市明山區新建立交FLW-1防落網生產廠家

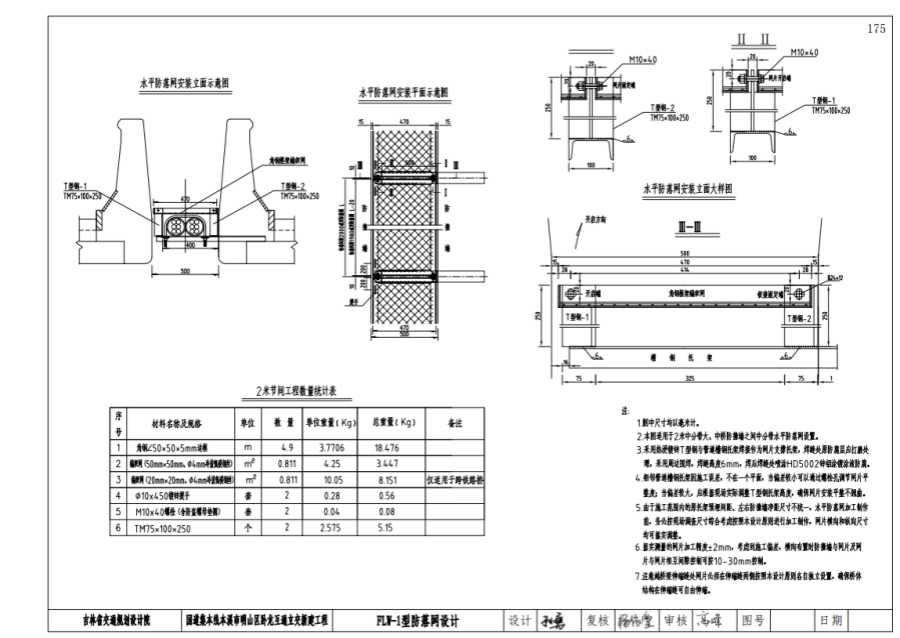

1.圖中尺寸均以毫米計。
2.本圖適用于2米中分帶大、中橋防捷墻之間中分帶水平防落網設置。
3.采用熱浸鍍鋅T型鋼與管道槽鋼托架焊接作為網片支撐托架，焊縫處原防腐層應打磨處理，采用周邊圍焊，焊縫高度6mm，焊后焊縫處涂HD5002鋅鋁涂鍍涂液防腐。
4.相鄰管道槽鋼托架因施工誤差，不在一個平面，當偏差較小可以通過螺栓孔調節網片平整度:當偏差較大，應根據現場實際調整T型鋼托架高度，確保網片安裝平整不翹曲。
5.由于施工范圖內的原托架預埋間距、左右防撞墻凈距尺寸不統一，水平防落網加工制作前，務必按現場調查尺寸綜合考慮按照本設計原則進行加工制作，網片橫向和縱向尺寸均可據實調整。
6.據實測量的網片加工精度±2mm，考到到施工偏差，橫向布置時防撞墻與網片及網片與網片相互間隙控制可按10-30mm控制。
7.注意越橋梁伸縮縫處網片必須在伸縮縫兩側按照本設計原則各自裝立設置，確保橋體結構在伸縮縫可自由伸縮。
