河北光伏項目光伏區圍欄生產廠家

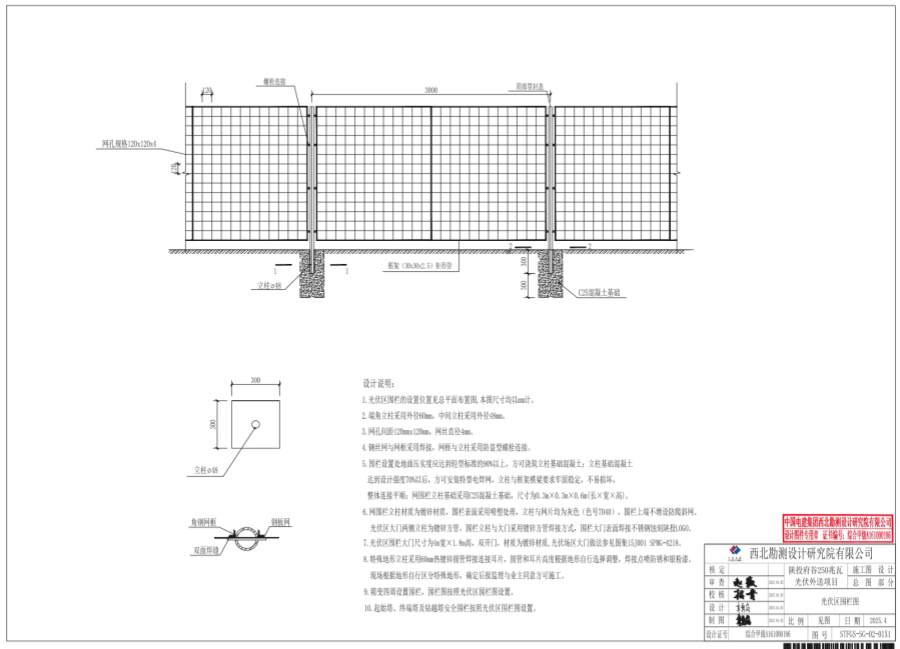

設計說明:
1.光伏區圍欄的設置位置見總平面布置圖,本圖尺寸均以mm計。
2.端角立柱采用外徑60mm，中間立柱采用外徑48mm。
3.網孔間距120mmx120mm，網絲直徑4mm。
4.鋼絲網與網框采用焊接，網框與立柱采用防盜型螺栓連接。
5.圍欄設置處地面壓實度應達到輕型標準的90%以上，方可澆筑立柱基礎混凝土;立柱基礎混凝土達到設計強度70%以后，方可安裝特型電焊網，立柱與框架橫梁要求牢固穩定，不易損壞,整體連接平順:網圍欄立柱基礎采用C25混凝土基礎，尺寸為0.3mX0.3mX0.6(長X寬X高)。
6.網圍欄立柱材質為鍍鋅材質，圍欄表面采用噴塑處理，立柱與網片均為灰色(色號7040)，圍欄上端不增設防爬斜網光伏區大門兩側立柱為鍍鋅方管，圍欄立柱與大門采用鍍鋅方管焊接方式，圍欄大門表面焊接不銹鋼蝕刻陜投LOGO。
7.光伏區圍欄大門尺寸為4m寬X1.8m高，雙開門，材質為鍍鋅材質,光伏場區大門做法參見圖15J001 SPMG-4218。
8.特殊地形立柱采用60mm熱鍍鋅圓管焊接連接耳片，圓管和耳片高度根據地形自行選擇調整，焊接點噴防銹和銀粉漆。現場根據地形自行區分特殊地形，確定后報監理與業主同意方可施工。
9.箱變四周設置圍欄，圍欄圖按照光伏區圍欄圖設置。
10.起始塔、終端塔及鉆越塔安全圍欄按照光伏區圍欄圖設置。
