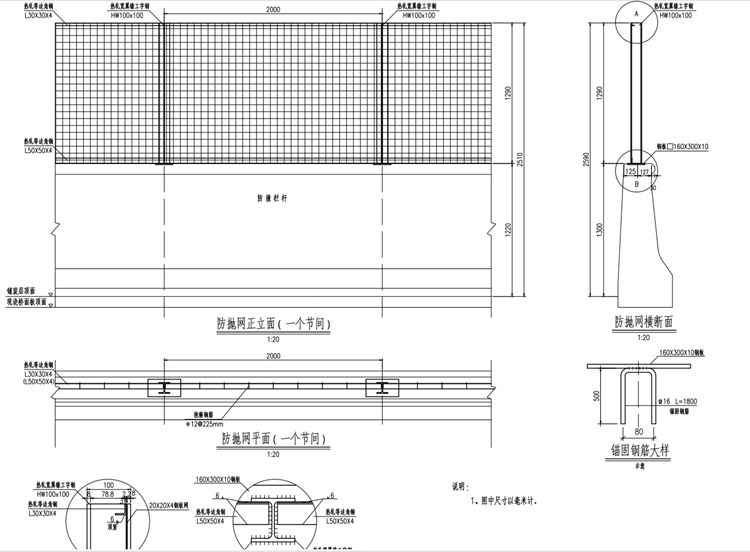

南昌工字鋼立柱熱鍍鋅防落網一般說明:
1.圖中尺寸以毫米計。
2.防落網采用鋼板網,鋼絲直徑4mm ,兩度紅丹防銹漆打底,外涂面層油漆三度。
3.立柱采用HW100x100熱軋寬翼緣工字鋼,通過與欄桿頂預埋鋼板焊接固定。
4.橫向加固采用熱軋等邊角鋼。項部為L30X30X4 ,與工字鋼立柱焊接,焊縫高度為6mm;底部為L50X50X4 ,與工字鋼立柱、預埋鋼板焊接,焊縫高度為6mm。
5.立柱與防拋網可在工廠焊接成網片,防拋網與頂部、中部、底部角鋼立柱采用Φ12鋼筋抱箍固定,橫向間距為225mm。
6.鋼材焊接焊縫需滿足二級焊縫要求,焊接部位要求過渡圓滑,無夾渣、虛焊、氣孔等焊接缺陷;焊條采用E50系列,并需保證防銹蝕性能。
7.構件組焊成形后需進行整體矯正,整形后的整體曲翹度不大于5mm。
8.欄桿混凝土澆筑時需注意預埋錨固鋼筋及鋼板。
9.鋼板與錨固鋼筋間采用雙面焊接,焊縫長度為50mm。
10.所有鋼構件均應進行金屬防腐處理,宜采用熱浸鍍鋅方法,其材料及工藝要求應符合《JT/T374-1998》中5.3.6條要求。
11.現場抱箍連接時,需保證網片牢固。
12.鋼板網片安裝在熱軋寬翼緣工宇鋼立柱內側。
13.本圖數量表中數量按柵欄一個節間2米考慮,未計損耗,防拋網設置范圍為:第1~第3跨,順橋向單側長度120m。
14.防拋網可采用定型產品，但須滿足《南昌鐵路局立交橋防拋網管理辦法》(南鐵工務[2017]14號)相關規定。
