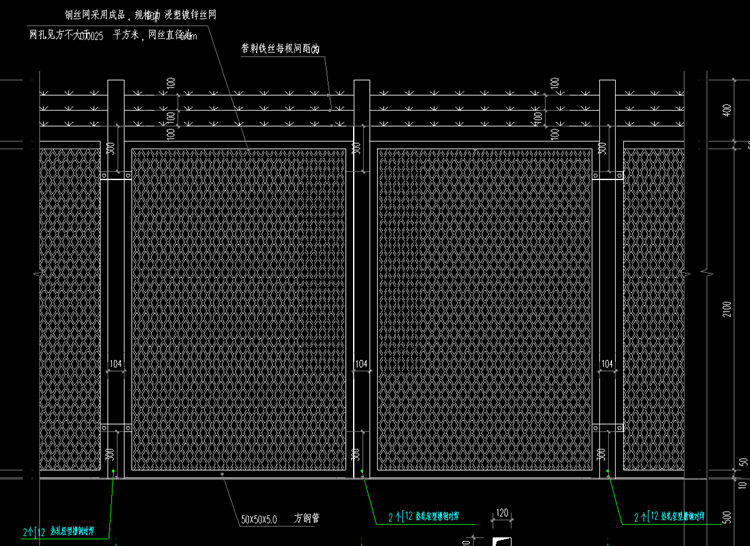

1、本圖為開放型產業加工中心項目圍網施工圖。
2、尺寸單位為毫米，標高單位為米。
3、本圖標高±0.000為圍網處地坪相對標高。
4、圍網立柱間距一般為1.606米，具體按照圍網布置圖確定。
5、沿圍網長度方向應設置伸縮縫，其間距不大于60米。伸縮縫寬不小于60毫米，伸縮縫兩側分別設置 立柱。
6、材料:砌體采用MU10加氣混凝土砌塊，M5混合砂漿砌筑鋼筋混凝土采用C20混凝土、HPB300鋼筋現澆。墊層采用C20混凝土。金屬件鋼筋采用I級鋼，其它采用Q235-A.F鋼。
7、預埋件:預埋鐵件均進行防銹處理，幾外露鐵件均應除銹、 刷防銹漆兩道，刷防銹漆顏色與選用的浸塑鍍鋅絲網一致。
8、金屬件焊接及焊接材料應符合《建筑鋼結構焊接規程》JGJ81的有關技術規定。 焊接應滿焊并保持焊縫均勻，不得有裂縫、過燒現象。焊條選用E43系列焊縫高度6毫米。
9、圖中所注防潮層做法為20毫米厚1:2水泥砂漿， 內摻5%防水粉。
10、圍網內側高于圍網外側時， 每開間留120X120流水洞一個、洞壁抹20毫米厚1:2水泥砂漿，內摻5%防水粉。過水洞內側安裝鑄鐵篦子。圍網內側低于圍網外側時不留流水洞。
11、本工程設防區域的非法入侵報警系統由業主委托專業設計單位完成系統設計和探測器的選擇與安裝。
12、圍網必須達到海關《綜合保稅區基礎和臨管設施設置規范》的要求，施工中應嚴格按照國家現行施工質量驗收規范施工和驗收。施工單位應按專業設計的要求予以密切配合。
13、圍網坡度同其旁邊巡道路坡度及坡向。
14、基坑開挖前應做好降水工作， 可采用管井降水法。
15、圍網勒腳砌體部分飾面、圍網顏色由建設單位確定。
外墻建筑做法:
a：2厚配套專用界面砂槳批掛;
b：9厚2:1:8水泥石灰砂漿:
c：6厚1:2.5水泥砂槳找平;
d、5厚干粉類聚合物水泥防水砂漿， 中間壓入一層耐堿玻璃纖維布:
e、噴或滾刷底涂料一遍;
f、噴或滾刷面層涂料二遍。
16、圍網遇擋土墻區域時參照景觀擋土墻做法及本圖實施。
