一、焊接網隔離柵技術要求標準
1、焊接網隔離柵焊網鋼絲要求冷拔狀態，鍍鋅前抗拉強度不低于640MPa。
2、焊接網隔離柵電焊鋼管材質為Q235號鋼，其力學性質應符合GB/T13793-92。
3、焊接網隔離柵施焊前，要求各單體平直并去除毛刺及銹跡。
4、焊接網隔離柵焊接部位要求過度圓滑，無夾渣、無虛焊、無氣孔等缺陷。
5、焊接網隔離柵構件焊接成型后的整體曲翹度橫向不得大于7mm，縱向不得大于5mm。
6、焊接網隔離柵連接板與立柱及網片邊框在組焊時，其對稱中心的最大偏斜不得超過1mm。
7、焊接網隔離柵的鋼構件采用熱浸鍍鋅浸塑符合涂層進行防腐處理，熱浸鍍鋅合金浸塑復合涂層由熱浸鍍鋅內涂層和流化床浸塑外涂層組成，浸塑后的顏色為果綠色。防腐處理的各涂層的厚度應不低于下述要求。鋼管、鋼板、鋼帶平均鍍鋅層附著量為275g/㎡，平均鍍層厚度為39μm，浸塑涂層厚度為250μm；緊固件、連接件平均鍍鋅層附著量為120g/㎡，平均鍍層厚度為17μm，浸塑涂層厚度為250μm；網片平均鍍鋅層附著量為120g/㎡，平均鍍層厚度為17μm，浸塑涂層厚度為150μm。為保證鋼構件內涂層和外涂層的總體質量，熱浸鍍鋅所用的鋅應符合GB/T470中規定。
8、每三跨加一斜撐。

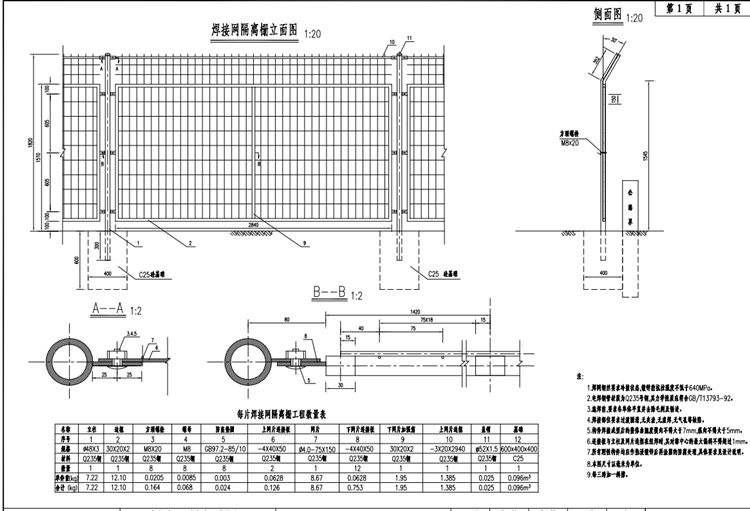

二、焊接網隔離柵參數設計標準
1、立柱規格，Φ48*3.0mmQ235鋼圓管；
2、邊框規格，20*30*2mmQ235鋼方管；
3、連接板規格，40*50*4mmQ235鋼鋼板；
4、豎撐規格，20*30*2mmQ235鋼方管；
5、橫撐規格，20*3mmQ235鋼扁鋼；
6、網絲規格，Φ4.0mmQ235鋼冷拔鋼絲；
7、網眼規格，75*150mm焊接豎長孔；
8、斜撐規格，40*40*3mmQ235鋼角鋼；
9、立柱基礎，600*400*400mmC25砼基礎；
10、整體尺寸，1820*3000mm。
