F-Ww-C焊接網隔離柵一般說明

添加日期：閱讀量：

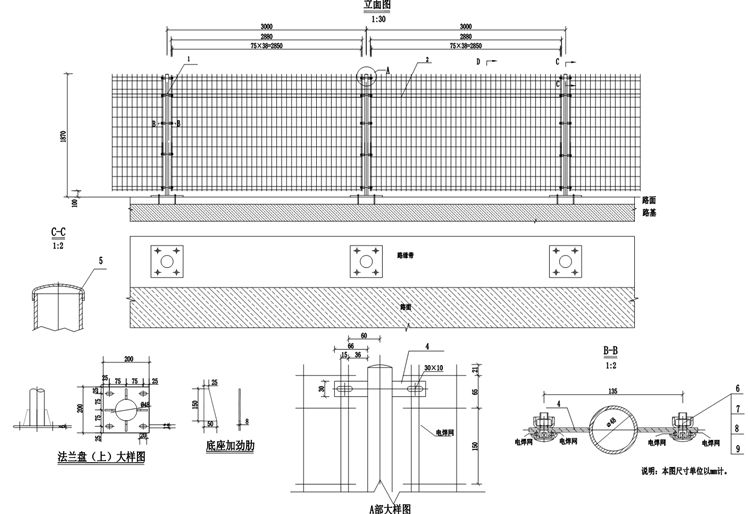

一、F-Ww-C焊接網隔離柵一般說明:

1.本圖尺寸單位均以mm計。
2.焊接網單片加工尺寸為2880x1816mm，其拐角部分應一次折彎形成。
3.焊接網用Φ4mm的低碳鋼絲制造，并應符合《一般用途低碳鋼絲》(YB/T5294-2009)、《一般用途熱鍍鋅低碳鋼絲》(GB/T343-1994)的規定。
4.F-Ww-C焊接網隔離柵每隔24m間距設置一個斜撐，在F-Ww-C焊接網隔離柵改變方向的地方和端頭應設斜撐，或兩側加斜撐。
5.斜撐與抱箍應首先焊接成整體,然后采用下述防腐方法進行防腐處理。
6.立柱材料性能應符合GB/T700-2006,尺寸規格應符合GB/T6723-2008的規定。
7.施焊前,要求各單體矯正平直并去毛刺及銹跡。
8.焊接部位要求過渡圓滑,無焊渣,虛焊,氣孔等缺陷。
9.F-Ww-C焊接網隔離柵采用先鍍鋅后鍍塑的防腐形式。第一層熱浸鍍鋅所用的鋅應為《鋅錠》(GB/T470-2008) 中規定的特一號或一號鋅,鍍鋅量:網片為90g/㎡; 緊固件、連接件為120g/㎡；立柱、橫梁等為270g/㎡。第二層非金屬鍍層可為聚(氯)乙烯或聚酯，厚度為:聚(氯)乙烯材料:網片0.3mm,其它為0.4mm;聚酯材料:0.1mm;緊固件連接件也可采用一層熱浸鍍鋅的防腐方法，鍍鋅量為350g/㎡。
10.鍍塑層應滿足: (1)均勻光滑、連續、無肉眼可分辨的小孔、空間、孔隙、裂縫、脫皮及其它有害缺陷。(2) 鍍層應附著良好，在人工加速實驗后，鍍層不允許產生裂縫、破損等損傷現象及褪色。
二、F-Ww-C焊接網隔離柵一般參數：
1.立柱，Φ48*3*2266mm；
2.網格，75*150mm；
3.網絲，Φ4.0mm；
4.斜撐，角鋼L40*40*3*1910mm；
5.連接鋼板，66*30*3mm；
6.法蘭盤，200*200*6mm；
7.加強肋，25*50*150*8mm；
8.安裝尺寸，1870*3000mm。
